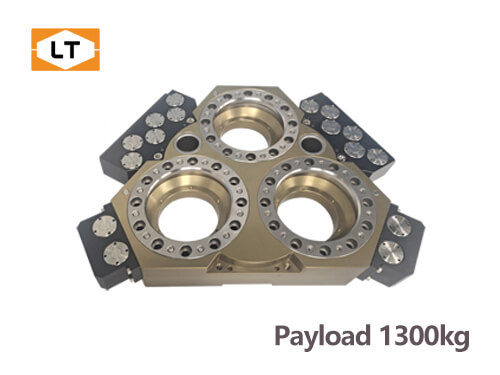

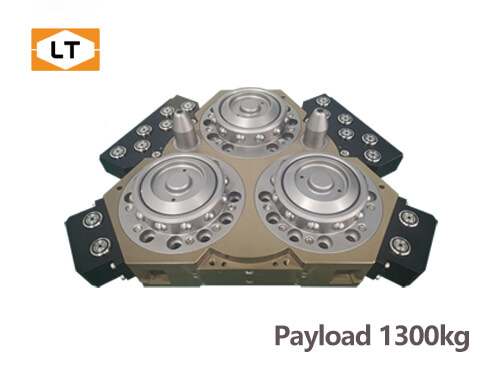

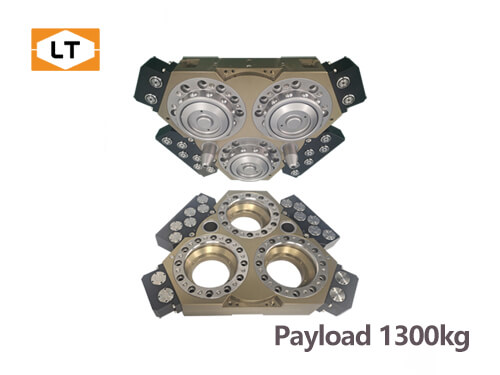

Модель: LTC-1300A
Номер заказа базового адаптера: 0151 Номер заказа ответного адаптера: 0153
Рекомендуемая нагрузка ≤ 1300kg
Усилие блокировки:106263N Допустимый крутящий момент:6830N·m（статический）Допустимый вращающий момент:6920N·m （статический）
Подходит для погрузочно-разгрузочных работ, укладки на поддоны, сварки, шлифования, удаления заусенцев и других применений
Функция самоблокировки при потере давления газа, благодаря чему основной диск и диск инструмента не разъединяются даже при случайном разряжении основного диска
Дополнительный датчик блокировки/разблокировки основного диска, датчик определения положения инструментального диска
| Модель | Базовый адаптер | LTC-1300AM |
| Ответный адаптер | LTC-1300AT | |
| Нагрузка | Рекомендуемая масса объекта манипулирования | 1300kg |
| Усилие блокировки（При давлении воздуха 0,49 МПа） | 106263N | |
| Статический допустимый момент | 6830N·m | |
| Статический допустимый крутящий момент | 6920N·m | |
| Размер и точность | Размер | 313mm*313mm |
| Толщина при соединении | 119mm | |
| Точность возврата положения | ±0.02mm | |
| Рабочее приводное давление | 0.4~0.7Mpa | |
| Запорный механизм | Блокировка шариков | |
| Материал | Корпус | Алюминий |
| Запорный механизм | Легированная сталь | |
| Рабочая среда | Температура окружающей среды | 0-60℃ |
| Влажность окружающей среды | 0-95% | |
| Вес | Базовый адапте | 19kg |
| Ответный адаптер | 9.5Kg | |
Компоненты датчика*
Электрический Модуль

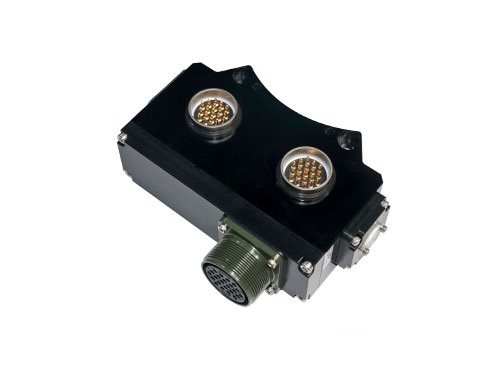

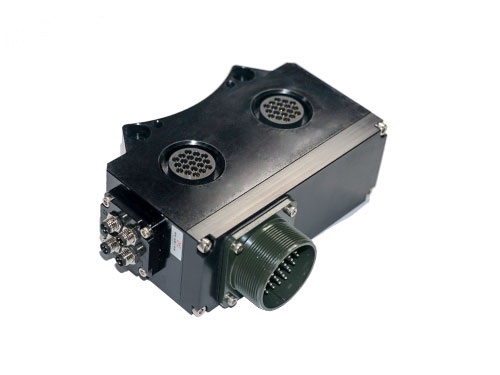

| 15 полюсный сигнальный модуль | ||
|---|---|---|
| Номер заказа | 0713 | 0714 |
| Внешний вид |
Сторона основного диска
|
Сторона инструмента
|
| Модель | LMO-C21-MS15-AF01 | |
| Стандарт | 5A*15 полюса | |
| Вес | 0.8kg | 0.7kg |
| Описание | ||
| 20 полюсный сигнальный модуль | ||
|---|---|---|
| Номер заказа | 0740 | 0741 |
| Внешний вид |
Сторона основного диска
|
Сторона инструмента
|
| Модель | LMO-C22-MS20-AF03 | |
| Стандарт | 5A*20 полюса | |
| Вес | 0.82kg | 0.72kg |
| Описание | ||

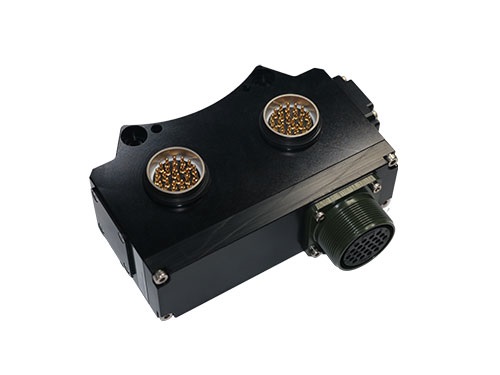

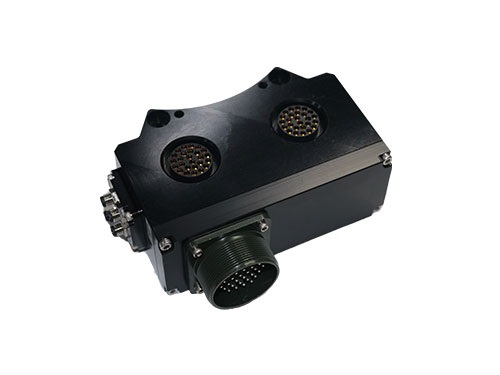

| 22 полюсный сигнальный модуль | ||
|---|---|---|
| Номер заказа | 0717 | 0718 |
| Внешний вид |
Сторона основного диска
|
Сторона инструмента
|
| Модель | LMO-C21-MS22-AF01 | |
| Стандарт | 5A*22 полюса | |
| Вес | 0.85kg | 0.75kg |
| Описание | ||
| 32 полюсный сигнальный модуль | ||
|---|---|---|
| Номер заказа | 0750 | 0751 |
| Внешний вид |
Сторона основного диска
|
Сторона инструмента
|
| Модель | LMO-C22-S32-AF03 | |
| Стандарт | 3A*32 полюса | |
| Вес | 0.8kg | 0.7kg |
| Описание | ||
| 34 полюсный сигнальный модуль | ||
|---|---|---|
| Номер заказа | 0711 | 0712 |
| Внешний вид |
Сторона основного диска
|
Сторона инструмента
|
| Модель | LMO-C21-S34-AF01 | |
| Стандарт | 3A*34 полюса | |
| Вес | 0.8kg | 0.7kg |
| Описание | ||
Сервомодули
| Модуль сервопривода Yaskawa для точечной сварки | ||
|---|---|---|
| Номер заказа | 0877 | 0878 |
| Внешний вид |
Сторона основного диска
|
Сторона инструмента
|
| Модель | LMO-C31-SM03C-MS09 | |
| Стандарт | 20A*4 полюса + 3A*17 полюса + 5A*9 полюса | |
| Вес | 0.85kg | 0.75kg |
| Описание | ||
| Двойной сервомодуль - сервоинтерфейс NACHI | ||
|---|---|---|
| Номер заказа | 0759 | 0760 |
| Внешний вид |
Сторона основного диска
|
Сторона инструмента
|
| Модель | LMO-C41-SM07C-SM07C | |
| Стандарт | Двойной сервомодуль - сервоинтерфейс NACHI | |
| Вес | 1.2kg | 1.1kg |
| Описание | ||
Газовый и Жидкостный модуль
Модуль проходной шины
Другие
