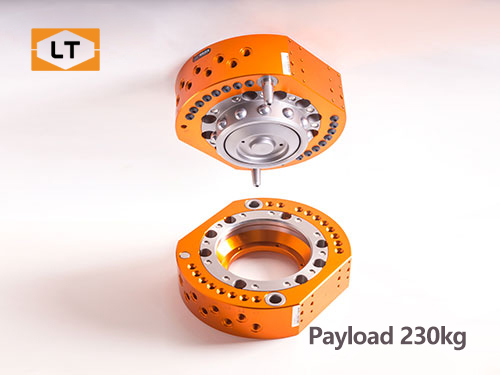

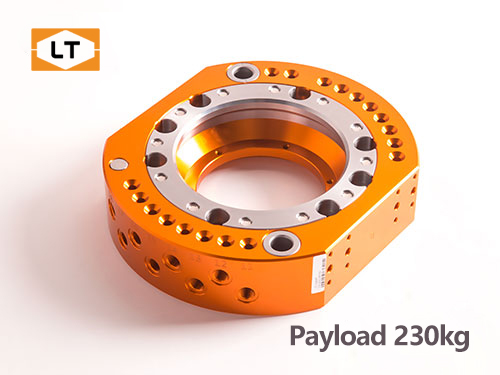

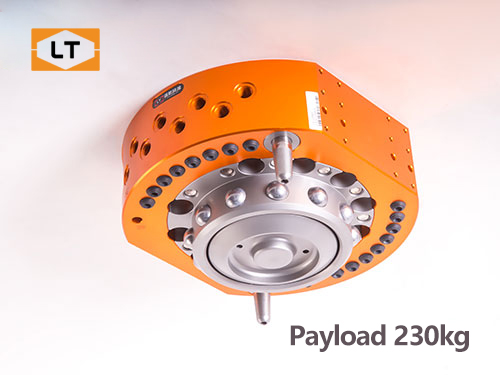

LTC-0200E устройство смены инструмента робота

Модель: LTC-0200E

Номер заказа базового адаптера: 0143 Номер заказа ответного адаптера: 0243

Рекомендуемая нагрузка ≤ 230kg

Зажимное усилие:15407 N  Допустимый крутящий момент:842 N·m (статический)  Допустимый вращающий момент:1200 N·m (статический)

Автономный 18-ходовой воздушный контур PT1/8, 2 модульных удлинителя монтажной поверхности

Подходит для погрузочно-разгрузочных работ, укладки на поддоны, сварки, шлифовки, удаления заусенцев и других применений

Самоблокировка при потере давления газа, основной диск и диск инструмента не разъединяются даже при случайном отсоединении основного диска

Дополнительный датчик блокировки/ослабления главного диска, датчик определения положения инструментального диска

Болтать дознание
  • Вступление
  • САПР
  • 3D-модель
  • Дополнительные модули
Модель Базовый адаптер LTC-0200EM
Ответный адаптер  LTC-0200ET
Нагрузка Рекомендуемая масса объекта манипулирования 230kg
Усилие блокировки（При давлении воздуха 0,49 МПа） 31458N
Статический допустимый момент 2260N·m
Статический допустимый крутящий момент 2245N·m
Размер и точность Размер φ198mm
Толщина при соединении 103mm
Точность возврата положения ±0.02mm
Рабочее приводное давление 0.4~0.7Mpa
Запорный механизм Блокировка шариков
Материал Корпус Алюминий
Запорный механизм Легированная сталь
Рабочая среда Температура окружающей среды 0-60℃
Влажность окружающей среды 0-95%
Вес Базовый адапте 5.90kg
Ответный адаптер 2.97kg
Воздушное соединение Пневматическое подключение 18 x PT1/8
Максимальное давлене 0.8Mpa



Электрический МодульЭлектрический Модуль
7 полюсный сигнальный модуль
Номер заказа 0357 0358
Внешний вид
7 полюсный сигнальный модуль
Сторона основного диска
7 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-E16-MS07A-AF01
Стандарт 5A*7pin for single + 3A*1pin for ground
Вес 0.23kg 0.19kg
Описание
15 полюсный сигнальный модуль
Номер заказа 0393 0394
Внешний вид
15 полюсный сигнальный модуль
Сторона основного диска
15 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-F21-MS15A-AF01
Стандарт 5A * 15 полюса
Вес 0.23kg 0.21kg
Описание
22 полюсный сигнальный модуль
Номер заказа 0533 0534
Внешний вид
22 полюсный сигнальный модуль
Сторона основного диска
22 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-F21-MS22-AF01
Стандарт 5A * 22 полюса
Вес 0.23kg 0.21kg
Описание
34 полюсный сигнальный модуль
Номер заказа 0558 0559
Внешний вид
34 полюсный сигнальный модуль
Сторона основного диска
34 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-F21-S34A-AF01
Стандарт 3A*34 полюса
Вес 0.23kg 0.21kg
Описание
48 полюсный сигнальный модуль
Номер заказа 0537 0538
Внешний вид
48 полюсный сигнальный модуль
Сторона основного диска
48 полюсный сигнальный модуль
Сторона инструмента
Модель LMO-F21-S48-AF01
Стандарт 3A*48 полюса
Вес 0.23kg 0.21kg
Описание
19 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0361 0362
Внешний вид
19 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
19 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-E12-S19A
Стандарт 3A * 19 полюса
Вес 0.23kg 0.21kg
Описание
26 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0595 0596
Внешний вид
26 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
26 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-E12-S26
Стандарт 3A * 26 полюса
Вес 0.23kg 0.21kg
Описание
38 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0579 0580
Внешний вид
38 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
38 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-F22-S38A
Стандарт 3A*38 полюса
Вес 0.23kg 0.21kg
Описание
52 полюсный сигнальный модуль (Дополнительный)
Номер заказа 0567 0568
Внешний вид
52 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска
52 полюсный сигнальный модуль (Дополнительный)
Сторона инструмента
Модель LMO-F22-S52
Стандарт 3A*52 полюса
Вес 0.23kg 0.21kg
Описание
Питатель + модуль сигнализации
Номер заказа 0539 0540
Внешний вид
Питатель + модуль сигнализации
Сторона основного диска
Питатель + модуль сигнализации
Сторона инструмента
Модель LMO-F21-E06A-S15-AF01
Стандарт 20A*6Pin for electrical power supply, 3A*15Pin for signal
Вес 0.23kg 0.21kg
Описание
Питатель + модуль сигнализации
Номер заказа 0541 0542
Внешний вид
Питатель + модуль сигнализации
Сторона основного диска
Питатель + модуль сигнализации
Сторона инструмента
Модель LMO-F21-E06A-S22-AF01
Стандарт 20A*6pin for electrical power supply, 3A*22Pin for signal
Вес 0.23kg 0.21kg
Описание
6-полюсный модульпитания
Номер заказа 0507 0508
Внешний вид
6-полюсный модульпитания
Сторона основного диска
6-полюсный модульпитания
Сторона инструмента
Модель LMO-E12-E06A
Стандарт 20A * 6 полюса
Вес 0.18kg 0.21kg
Описание
12-полюсный модульпитания
Номер заказа 0563 0564
Внешний вид
12-полюсный модульпитания
Сторона основного диска
12-полюсный модульпитания
Сторона инструмента
Модель LMO-F22-E06A-E06A
Стандарт 20A*12 полюса
Вес 0.23kg 0.21kg
Описание
высокочастотные модуливысокочастотные модули
Одноканальный высокочастотные модули
Номер заказа 0601 0602
Внешний вид
Одноканальный высокочастотные модули
Сторона основного диска
Одноканальный высокочастотные модули
Сторона инструмента
Модель LMO-E14-U02A
Стандарт 5A 1.4KV
Вес 0.23kg 0.21kg
Описание
вухканальные высокочастотные модули
Номер заказа 0659 0660
Внешний вид
вухканальные высокочастотные модули
Сторона основного диска
вухканальные высокочастотные модули
Сторона инструмента
Модель LMO-E13-U02A-U02A
Стандарт 5A 1.4KV
Вес 0.23kg 0.21kg
Описание
СервомодулиСервомодули
Сервомодули
Номер заказа 0561 0562
Внешний вид
Сервомодули
Сторона основного диска
Сервомодули
Сторона инструмента
Модель LMO-F22-SM10C
Стандарт 20A*4Pin for Power, 2A*2Pin for Brake, 2A*8Pin for Encoder
Вес 0.23kg 0.21kg
Описание
Газовый и Жидкостный модульГазовый и Жидкостный модуль
Модуль 2-сторонней подачи воздуха
Номер заказа 0477 0478
Внешний вид
Модуль 2-сторонней подачи воздуха
Сторона основного диска
Модуль 2-сторонней подачи воздуха
Сторона инструмента
Модель LMO-GC02A
Стандарт 2*PT3/8 Open air circuit
Вес 0.1kg 0.1kg
Описание
Модуль 4-сторонней подачи воздуха
Номер заказа 0479 0480
Внешний вид
Модуль 4-сторонней подачи воздуха
Сторона основного диска
Модуль 4-сторонней подачи воздуха
Сторона инструмента
Модель LMO-GC04A
Стандарт 4*PT3/8 Open air circuit
Вес 0.30kg 0.30kg
Описание
Модуль 6-сторонней подачи воздуха
Номер заказа 0481 0482
Внешний вид
Модуль 6-сторонней подачи воздуха
Сторона основного диска
Модуль 6-сторонней подачи воздуха
Сторона инструмента
Модель LMO-GC06A
Стандарт 6*PT1/8 Open air circuit
Вес 0.12kg 0.12kg
Описание
Модуль 10-сторонней подачи воздуха
Номер заказа 0625 0626
Внешний вид
Модуль 10-сторонней подачи воздуха
Сторона основного диска
Модуль 10-сторонней подачи воздуха
Сторона инструмента
Модель LMO-GC10A
Стандарт 10*PT1/8 Open air circuit
Вес 0.21kg 0.21kg
Описание
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Номер заказа 1212 1213
Внешний вид
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS01A
Стандарт 1*PT3/8 self-sealing air circuit
Вес 0.21kg 0.21kg
Описание
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Номер заказа 1216 1217
Внешний вид
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска
Модуль 2-сторонней подачи воздуха (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS02B
Стандарт 2*PT3/8 self-sealing air circuit
Вес 0.21kg 0.21kg
Описание
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Номер заказа 1218 1219
Внешний вид
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска
Модуль 3-сторонней подачи воздуха (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS03A
Стандарт 3*PT3/8 self-sealing air circuit
Вес 0.25kg 0.25kg
Описание
Модуль 4-сторонней подачи воздуха (самоуплотняющийся)
Номер заказа 1220 1221
Внешний вид
Модуль 4-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска
Модуль 4-сторонней подачи воздуха (самоуплотняющийся)
Сторона инструмента
Модель LMO-GS04A
Стандарт 4*PT3/8 self-sealing air circuit
Вес 0.30kg 0.30kg
Описание
1-ходовой жидкостный модуль
Номер заказа 1201 1205
Внешний вид
1-ходовой жидкостный модуль
Сторона основного диска
1-ходовой жидкостный модуль
Сторона инструмента
Модель LMO-L01B
Стандарт 1*PT1/2 self-sealing liquid circuit
Вес 0.20kg 0.20kg
Описание
2-ходовой жидкостный модуль
Номер заказа 1206 1207
Внешний вид
2-ходовой жидкостный модуль
Сторона основного диска
2-ходовой жидкостный модуль
Сторона инструмента
Модель LMO-L02B
Стандарт 2*PT1/2 self-sealing liquid circuit
Вес 0.21kg 0.21kg
Описание
Модуль проходной шиныМодуль проходной шины
Модуль проходной шины Ethernet
Номер заказа 0545 0546
Внешний вид
Модуль проходной шины Ethernet
Сторона основного диска
Модуль проходной шины Ethernet
Сторона инструмента
Модель LMO-F21-S13-BI01-AF01
Стандарт Suitable for Ethernet, EtherNetIP, EtherCAT, PROFINET, 9A*7/8-5Pin power supply, M12-4Pin D-Coded bus interface, 3A*13pin signal
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины DEVICENET
Номер заказа 0543 0544
Внешний вид
Модуль проходной шины DEVICENET
Сторона основного диска
Модуль проходной шины DEVICENET
Сторона инструмента
Модель LMO-F21-S13-BI02-AF01
Стандарт Suitable for devicenet, 9A*7/8-4Pin power supply, M12-5Pin bus interface, 3A*13pin signal
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины PROFIBUS
Номер заказа 0549 0550
Внешний вид
Модуль проходной шины PROFIBUS
Сторона основного диска
Модуль проходной шины PROFIBUS
Сторона инструмента
Модель LMO-F21-S13-BI04-AF01
Стандарт Suitable for Profibus, 9A*7/8-5Pin power supply, M12-5Pin B-Coded bus interface, 3A*13pin signal
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины CC-Link
Номер заказа 0553 0554
Внешний вид
Модуль проходной шины CC-Link
Сторона основного диска
Модуль проходной шины CC-Link
Сторона инструмента
Модель LMO-F21-S13-BI03-AF01
Стандарт Suitable for CC-Link, 9A*7/8-5Pin power supply, M12-5Pin A-Coded bus interface, 3A*13pin signal
Вес 0.23kg 0.21kg
Описание
Модуль проходной шины Gigabit Ethernet
Номер заказа 0551 0552
Внешний вид
Модуль проходной шины Gigabit Ethernet
Сторона основного диска
Модуль проходной шины Gigabit Ethernet
Сторона инструмента
Модель LMO-F21-S05-BI05-AF01
Стандарт Suitable for Gigabit Ethernet, 9A*7/8-5Pin power supply, M12-8Pin X-Coded bus interface, 3A*5pin signal
Вес 0.23kg 0.21kg
Описание
