Главная > Продукция > LTC-0040A устройство смены инструмента робота

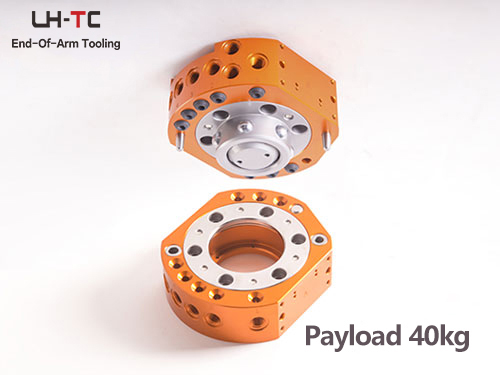

LTC-0040A устройство смены инструмента робота

Модель: LTC-0040A

Номер заказа базового адаптера: F01050001 Номер заказа ответного адаптера: F01050002

Рекомендуемая нагрузка ≤ 40кг

Зажимное усилие:7497Н Допустимый крутящий момент: 216Н·м (статический)  Допустимый вращающий момент:228Н·м (статический)

Соединение пневматического порта 8*PT1/8 and 2модульных удлинителя монтажной поверхности

Подходит для погрузочно-разгрузочных работ, укладки на поддоны, сварки, шлифовки, удаления заусенцев и других применений

Самоблокировка при потере давления газа, основной диск и диск инструмента не разъединяются даже при случайном отсоединении основного диска

Дополнительный датчик блокировки/ослабления главного диска, датчик определения положения инструментального диска

Болтать дознание
  • Вступление

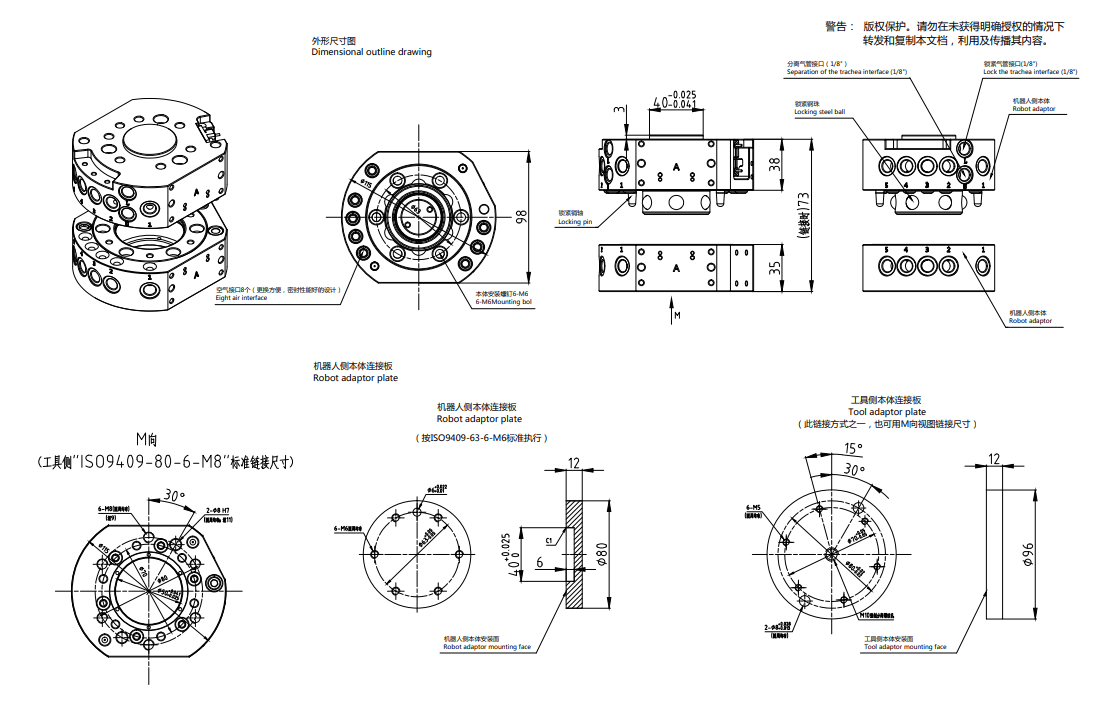

  • САПР
  • 3D-модель
  • Дополнительные модули

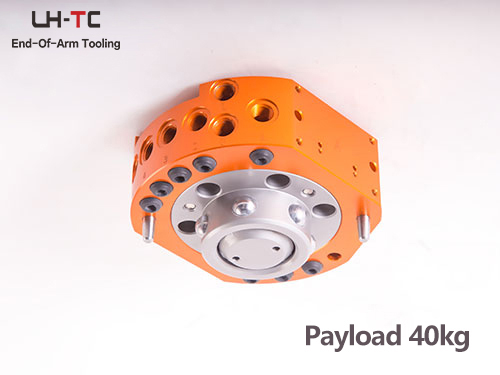

Модель Базовый адаптер LTC-0040AM

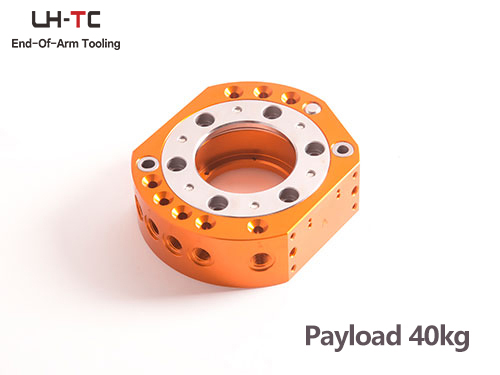

Ответный адаптер  LTC-0040AT
Нагрузка Рекомендуемая масса объекта манипулирования 40кг
Усилие блокировки（При давлении воздуха 0,49 МПа） 7497Н
Статический допустимый момент 216Н·м
Статический допустимый крутящий момент 228Н·м
Размер и точность Размер φ115мм
Толщина при соединении 73мм
Точность возврата положения ±0.02мм
Рабочее приводное давление 0.4~0.7МПа
Запорный механизм Блокировка шариков
Материал Корпус Алюминий
Запорный механизм Легированная сталь
Рабочая среда Температура окружающей среды 0-60℃
Влажность окружающей среды 0-95%
Вес Базовый адапте 1.28кг
Ответный адаптер 0.8кг
Воздушное соединение Пневматическое подключение 8 x PT1/8
Максимальное давлене 0.8МПа



Компоненты датчикаКомпоненты датчика*
LMO-P3-01
Внешний вид
LMO-P3-01
Модель LMO-P3-01
Описание
LMO-N3-01
Внешний вид
LMO-N3-01
Модель LMO-N3-01
Описание
LMO-XZ-01
Внешний вид
LMO-XZ-01
Модель LMO-XZ-01
Описание
Электрический МодульЭлектрический Модуль
7 полюсный сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
7 полюсный сигнальный модуль
7 полюсный сигнальный модуль
Модель LMO-E16-MS07A-AF01
Стандарт 3A*7 полюса
Вес 0.23кг 0.19кг
Описание
15 полюсный сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
15 полюсный сигнальный модуль
15 полюсный сигнальный модуль
Модель LMO-E16-S15A-AF01
Стандарт 3A * 15 полюса
Вес 0.23кг 0.21кг
Описание
22 полюсный сигнальный модуль
Сторона основного диска Сторона инструмента
Внешний вид
22 полюсный сигнальный модуль
22 полюсный сигнальный модуль
Модель LMO-E16-S22-AF01
Стандарт 3A * 22 полюса
Вес 0.352кг 0.266кг
Описание
19 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
19 полюсный сигнальный модуль (Дополнительный)
19 полюсный сигнальный модуль (Дополнительный)
Модель LMO-E12-S19A
Стандарт 3A * 19 полюса
Вес 0.253кг 0.234кг
Описание
26 полюсный сигнальный модуль (Дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
26 полюсный сигнальный модуль (Дополнительный)
26 полюсный сигнальный модуль (Дополнительный)
Модель LMO-E12-S26
Стандарт 3A * 26 полюса
Вес 0.288кг 0.255кг
Описание
6-полюсный модульпитания (Дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
6-полюсный модульпитания (Дополнительный)
6-полюсный модульпитания (Дополнительный)
Модель LMO-E12-E06A
Стандарт 20A * 6 полюса
Вес 0.284кг 0.284кг
Описание
высокочастотные модуливысокочастотные модули
Двухканальные высокочастотные модули
Сторона основного диска Сторона инструмента
Внешний вид
Двухканальные высокочастотные модули
Двухканальные высокочастотные модули
Модель LMO-E13-U02A-U02A
Стандарт 5A 1.4KV
Вес 0.208кг 0.178кг
Описание
СервомодулиСервомодули
Сервомодули
Сторона основного диска Сторона инструмента
Внешний вид
Сервомодули
Сервомодули
Модель LMO-E13-SM10B
Стандарт 12A*4 полюса + 3A*2 полюса + 2A*10 полюса
Вес 0.313кг 0.284кг
Описание
Газовый и Жидкостный модульГазовый и Жидкостный модуль
Модуль 2-сторонней подачи воздуха
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 2-сторонней подачи воздуха
Модуль 2-сторонней подачи воздуха
Модель LMO-GC02A
Стандарт 2*Открытый воздушный контур PT3/8
Вес 0.118кг 0.109кг
Описание
Модуль 6-сторонней подачи воздуха
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 6-сторонней подачи воздуха
Модуль 6-сторонней подачи воздуха
Модель LMO-GC06A
Стандарт 6*Открытый воздушный контур PT1/8
Вес 0.124кг 0.114кг
Описание
Модуль 10-сторонней подачи воздуха
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 10-сторонней подачи воздуха
Модуль 10-сторонней подачи воздуха
Модель LMO-GC10A
Стандарт 10*Открытый воздушный контур PT1/8
Вес 0.211кг 0.192кг
Описание
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Модуль 1-сторонней подачи воздуха (самоуплотняющийся)
Модель LMO-GS01A
Стандарт 1*самоуплотняющийся воздушный контур PT3/8
Вес 0.228кг 0.215кг
Описание
1-ходовой жидкостный модуль
Сторона основного диска Сторона инструмента
Внешний вид
1-ходовой жидкостный модуль
1-ходовой жидкостный модуль
Модель LMO-L01B
Стандарт G1/2 самоуплотняющаяся система подачи воды и газа
Вес 0.699кг 0.664кг
Описание
Модуль проходной шиныМодуль проходной шины
Модуль проходной шины Ethernet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины Ethernet
Модуль проходной шины Ethernet
Модель LMO-E11-S05-BI01-AF01
Стандарт Модуль проходной шины Ethernet
Вес 0.281кг 0.218кг
Описание
Модуль проходной шины Ethernet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины Ethernet
Модуль проходной шины Ethernet
Модель LMO-E11-S07-BI01-AF01
Стандарт Модуль проходной шины Ethernet
Вес 0.333кг 0.297кг
Описание
Модуль проходной шины Ethernet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины Ethernet
Модуль проходной шины Ethernet
Модель LMO-E11-BI01-AF01
Стандарт Модуль проходной шины Ethernet
Вес 0.312кг 0.279кг
Описание
Модуль проходной шины Devicenet
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины Devicenet
Модуль проходной шины Devicenet
Модель LMO-E11-BI02-AF01
Стандарт Модуль проходной шины Devicenet
Вес 0.312кг 0.279кг
Описание
Модуль проходной шины PROFIBUS
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины PROFIBUS
Модуль проходной шины PROFIBUS
Модель LMO-E11-BI04-AF01
Стандарт Модуль проходной шины PROFIBUS
Вес 0.312кг 0.279кг
Описание
Модуль проходной шины CC-Link
Сторона основного диска Сторона инструмента
Внешний вид
Модуль проходной шины CC-Link
Модуль проходной шины CC-Link
Модель LMO-E11-BI03-AF01
Стандарт Модуль проходной шины CC-Link
Вес 0.312кг 0.279кг
Описание
Модуль шины Ethernet (дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль шины Ethernet (дополнительный)
Модуль шины Ethernet (дополнительный)
Модель LMO-E12-BI01
Стандарт Модуль шины Ethernet
Вес 0.207кг 0.184кг
Описание
Модуль шины Ethernet (дополнительный)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль шины Ethernet (дополнительный)
Модуль шины Ethernet (дополнительный)
Модель LMO-E12-BI05
Стандарт Модуль шины Ethernet
Вес 0.210кг 0.188кг
Описание
Модуль шины Ethernet (интерфейс RJ45)
Сторона основного диска Сторона инструмента
Внешний вид
Модуль шины Ethernet (интерфейс RJ45)
Модуль шины Ethernet (интерфейс RJ45)
Модель LMO-E12-BI15
Стандарт Модуль шины Ethernet (интерфейс RJ45)
Вес 0.254кг 0.231кг
Описание
