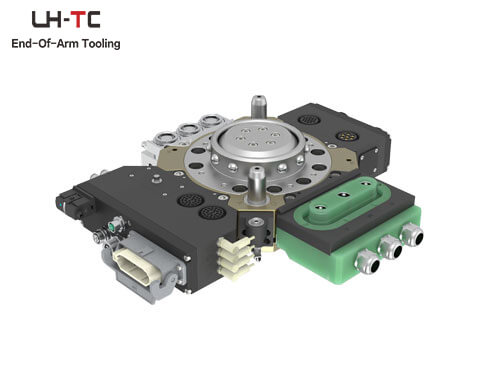

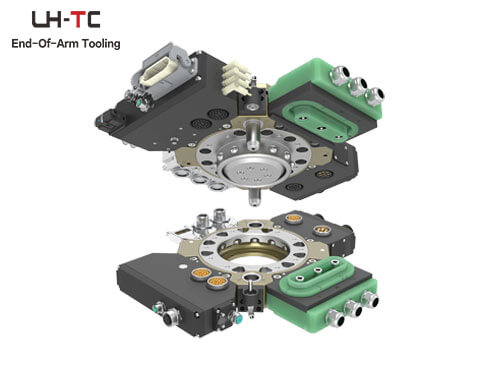

Модель: Переключение между точечной сваркой стали и захватом
Усилие фиксации: 72930 Н допустимый момент: 5000 Н·м (статический) допустимый крутящий момент: 5000 Нм (статический)
Переключение между точечной сваркой стали и захватом
Стандартный разъем сварочного пистолета
Степень защиты IP65
Используется при сварке, захвате и транспортировке.
Переключение между сварочными пистолетами и захватами, сварочными пистолетами и сварочными пистолетами, захватами и грузозахватывающими устройствами.
В основном используется на линиях по производству автомобилей для быстрого переключения между погрузочно-разгрузочными устройствами и пистолетами для точечной сварки. Стандартный механический интерфейс ISO9409 может быть напрямую подключен к большинству фланцев роботов и позволяет свободно выбирать комбинации модулей для удовлетворения потребностей различных областей применения.
|
Приложение
|
Сторона робота/сторона инструмента |
Соединительные модули |
|||||||
|
Датчик |
Модуль шины ProfiNet |
Электромагнитный клапан |
Безопасная стыковка | Модуль заземления | Модуль подачи воды и воздуха | Сервомодуль | Мощный силовой модуль | ||
|
Захватывать и манипулировать |

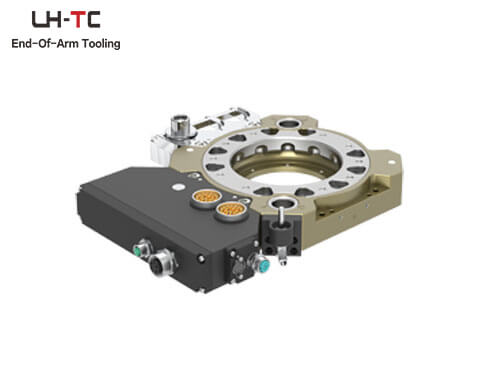

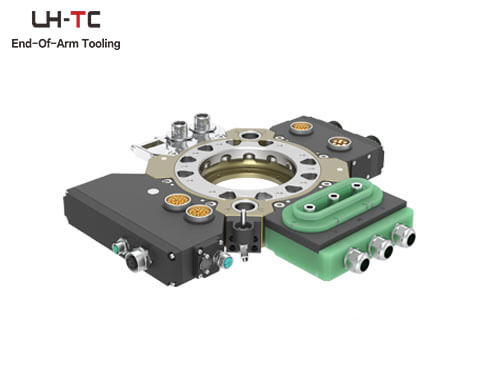

Сторона робота |
PNP/NPN опционально |
7/8-5-контактный разъем интерфейса питания
M12-4-контактный разъем интерфейса с кодировкой D Разъем-розетка 25D |
Двойное управление электромагнитным клапаном
Включая определение давления |
— |
Защита от заземления |
PT 1/2*3 |
Серворазъем 20-15P
Серворазъем 20-29P |
150A 3-жильная клемма холодного отжима |
|
Сварочный пистолет
|
сторона инструмента |
— | Разъем-розетка 25D
Кабель длиной 1,5 м |
— | Механический | Защита от заземления |
PT 1/2*2 1 вход 1 выход |
Серворазъем 20-15P
Серворазъем 20-29P |
150A 3-жильная клемма холодного отжима |
| Захват | сторона инструмента | 7/8-5-контактный разъем интерфейса питания
M12-4-контактный разъем интерфейса с кодировкой D кабель длиной 1,5 м |
PT 1/2*1 | — | — | ||||
