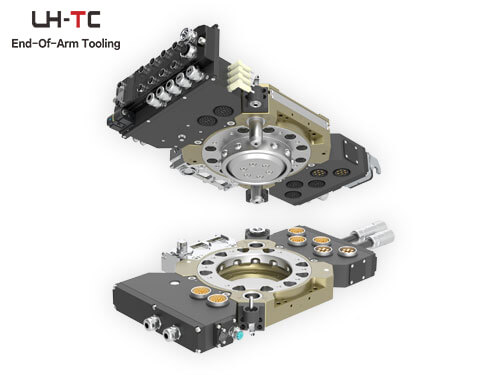

Решение: Переключение между SPR и FDS

Используется для сварки и клепки.

Переключение между сварочными и заклепочными пистолетами, а также между заклепочными пистолетами.

В основном используется на линиях по производству автомобилей, переключение между заклепочными пистолетами SPR и заклепочными пистолетами FDS. Эффективно и удобно удовлетворяет потребности различных производственных процессов. Механический интерфейс стандарта ISO 9409 может быть напрямую подключен к большинству фланцев роботов и позволяет свободно выбирать комбинации модулей для удовлетворения потребностей различных областей применения.

Приложение	Сторона робота/сторона инструмента	Соединительные модули
Приложение	Сторона робота/сторона инструмента	Датчик	Модуль шины ProfiNet	Электромагнитный клапан	Безопасная стыковка	Модуль заземления	Модуль подачи воды и воздуха	Сервомодуль	Модуль для прохождения гвоздей

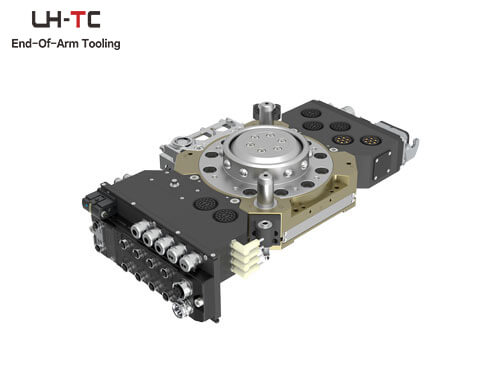

SPR/FDS	Сторона робота	PNP/NPN опционально	7/8-5-контактный разъем интерфейса питания M12-4-контактный разъем с D-кодировкой Разъем интерфейса	Двойное управление электромагнитным клапаном Включая определение давления	—	Защита от заземления	PT 1/2*1	6B (4+12) разъем сервопривода 3A (12) контактный сигнальный разъем M23-6-контактный, M23- 12-контактный разъем сервопривода	FDS

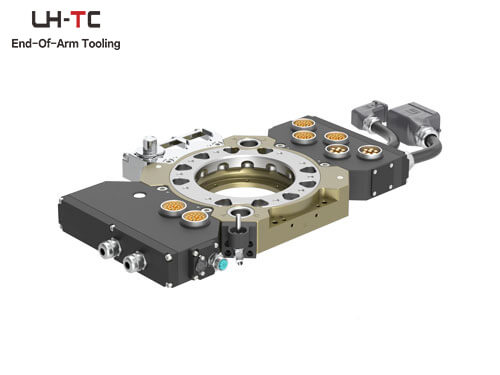

SPR	сторона инструмента	—	7/8-5-контактный разъем интерфейса питания M12-4-контактный разъем интерфейса с кодировкой D кабель длиной 1,5 м	—	Механический	Защита от заземления	PT 1/2*1	6B(4+12) разъем сервопривода 3A(12) контактный сигнальный разъем	–

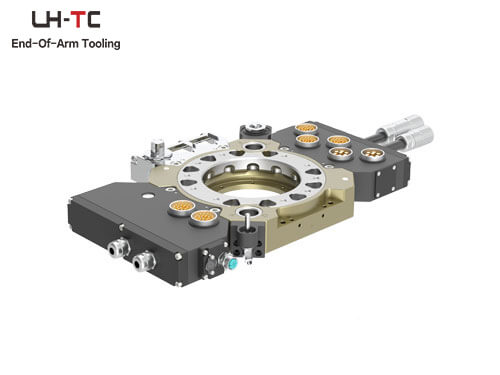

FDS	сторона инструмента	—	7/8-5-контактный разъем интерфейса питания M12-4-контактный разъем интерфейса с кодировкой D кабель длиной 1,5 м	—	Механический	Защита от заземления	PT 1/2*1	M23-6-контактный, M23-12-контактный серворазъем	FDS

Хотите увидеть 3d-модель? Пожалуйста, оставьте сообщение в форме ниже.
