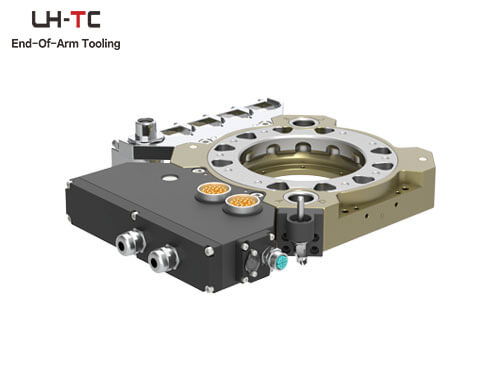

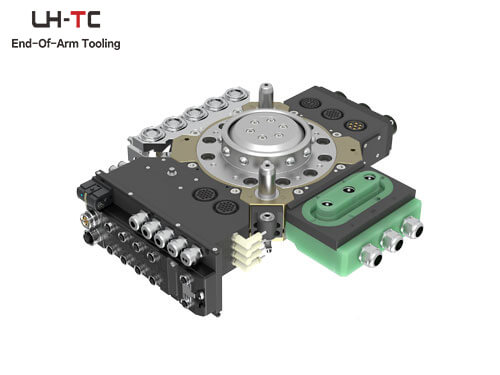

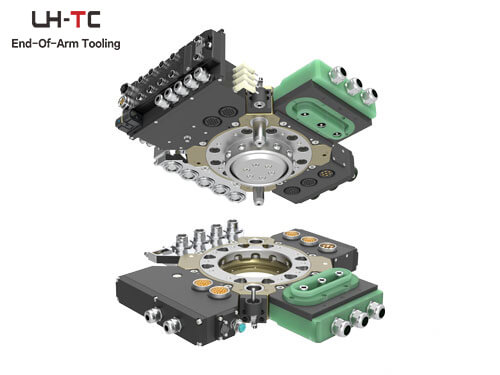

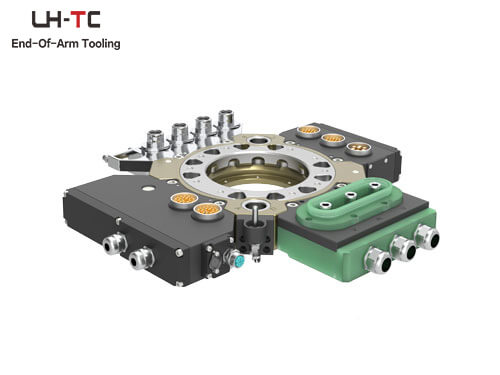

Модель: Решение: Переключение между точечной сваркой стали и захватом
Усилие фиксации: 72930 Н допустимый момент: 5000 Н·м (статический) допустимый крутящий момент: 5000 Нм (статический)
Переключение между точечной сваркой алюминия и захватом
Стандартный разъем сварочного пистолета
Степень защиты IP65
Используется при сварке, захвате и транспортировке.
Переключение между сварочными пистолетами и захватами, сварочными пистолетами и сварочными пистолетами, захватами и грузозахватывающими устройствами.
В основном используется на линиях по производству автомобилей для быстрого переключения между погрузочно-разгрузочными устройствами и пистолетами для точечной сварки. Стандартный механический интерфейс ISO9409 может быть напрямую подключен к большинству фланцев роботов и позволяет свободно выбирать комбинации модулей для удовлетворения потребностей различных областей применения.
| Приложение | Сторона робота/сторона инструмента |
Соединительные модули |
|||||||
| Датчик | Модуль шины ProfiNet | Электромагнитный клапан | Безопасная стыковка | Модуль заземления | Модуль подачи воды и воздуха | Сервомодуль | Мощный силовой модуль | ||
| Захватывать и манипулировать | Сторона робота |
PNP/ NPN Необязательный |
7/8-5-контактный разъем интерфейса питания
M12-4-контактный разъем с D-кодировкой Разъем интерфейса |
Двойное управление электромагнитным клапаном
Включая определение давления |
— |
Защита от заземления |
PT 1/2*5 |
Серворазъем 20-15P
серворазъем 20-29P Сигнальный контактный разъем 22-19P |
400A 3-жильная клемма холодного отжима |
| Сварочный пистолет | сторона инструмента |
— |
7/8-5-контактный разъем интерфейса питания
M12-4-контактный разъем интерфейса с D-кодом кабель длиной 1,5 м |
— | Механический |
Защита от заземления |
PT 1/2*4 2 входа 2 выхода |
20-15-секундный серворазъем
20-29-секундный серворазъем 22-19-секундный контактный сигнальный разъем |
400A 3-жильная клемма холодного отжима |
| Захват | сторона инструмента | PT 1/2*1 | — | ||||||
